2、導體

結構

符合IEC60228鍍錫銅5類導體，外徑見“10、主要參數”

20℃導體直流電阻

95 mm2 ：0.210Ω/㎞；16 mm2 ：1.24Ω/㎞

外徑

見“10、主要參數”

屏蔽層

鍍錫銅線

外護套

黑色阻燃聚氨酯（標稱厚度0.60 mm，總外徑≦6.00 mm，參考重量89㎏/㎞）

3、絕緣

材料

交聯聚乙烯絕緣

標稱厚度

見“10、主要參數”

最薄點厚度

不少于標稱厚度的90%-0.1 mm

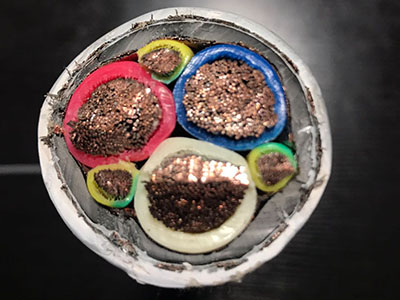

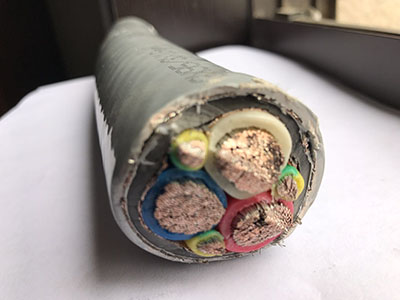

線芯識別

主線芯：紅、白、藍，地線芯：黃/綠

外徑

見“主要參數表”

4、總屏蔽

材料

銅塑帶繞包+鍍錫銅絲編織

密度

不小于82%

外徑

見“10、主要參數”

5、內襯層

材料

無鹵聚烯烴

標稱厚度

見“10、主要參數”

最薄點厚度

不少于標稱厚度的80%-0.2 mm

顏色

黑色

外徑

見“10、主要參數”

6、鎧裝

材料

鍍錫銅絲編織

密度

不小于82%

外徑

見“10、主要參數”

7、護套

材料

熱塑性聚烯烴

標稱厚度

見“10、主要參數”

最薄點厚度

不少于標稱厚度的80%-0.2 mm

顏色

灰色

外徑

見“10、主要參數”

8、印字

型號0.6/1KV（1.8/3KV）  規格IEC60332-3-22    **年**月

9、主要性能指標

20℃導體最大直流電阻

95 mm2 ：0.210Ω/㎞；16 mm2 ：1.24Ω/㎞

工作電壓V

0.6/1KV

耐壓實驗

AC，主線芯6.5KV，5S不擊穿

工作溫度范圍

-15～+80℃

20℃最小絕緣電阻

主線芯：379 MΩ.㎞，抽檢

10、主要參數

規格

導體外徑

絕緣

總屏蔽外徑

內襯層

鎧裝

外護套

標稱厚度

絕緣線芯外徑

標稱厚度

外徑

鎧裝外徑

標稱厚度

參考外徑

3×95+

3×16

12.8

5.2

2.0

0.7

16.8

6.6

36.3

1.2

40.4

41.6

2.3

45.0-50.0
