材料

內導體

鍍錫銅絞線

絕緣層

聚全氟乙丙烯（FEP）

屏蔽層

鍍錫銅線

外護套

熱塑性彈性體

結構參數

項目名稱

技術指標

內導體

標稱截面積

絞線外徑

導體數量

0.14

0.48±0.05

4組

0.35

0.78±0.05

2組

絕緣層

標稱截面積

標稱厚度

絕緣外徑

絕緣顏色

絕緣線芯數

0.14

0.16

0.85±0.05

白/藍/紅/黑

4根

0.35

0.25

0.30±0.05

白/藍

2根

外護套

標稱厚度

護套外徑

護套顏色

1.0

《5.0

黑色

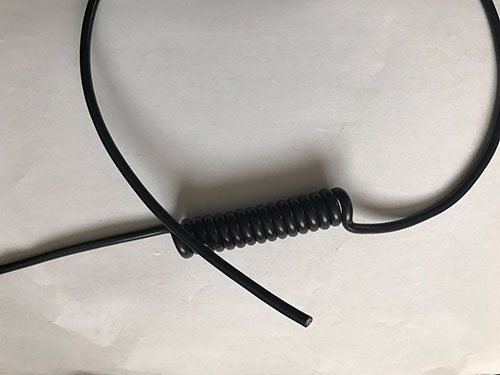

彈  簧

線圈外徑

螺旋方向

拉伸比例

彈簧線圈長度

端頭長度

《20.0

逆時針

1：3

不小于80

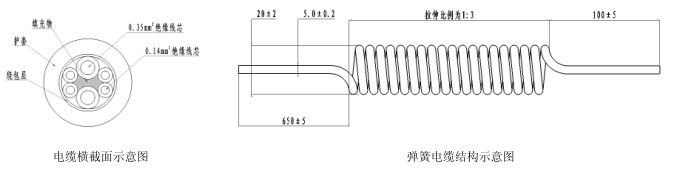

見圖

主要性能指標

工作溫度℃

長期-40～+80

額定工作電壓V

交流250

20℃導體直流電阻Ω/㎞

0.35 mm2≦54.50；0.14 mm2≦130

20℃絕緣電阻MΩ.㎞

≧1500

耐電壓

絕緣芯線之間工頻電壓1.5KV，15S～30S，不擊穿

阻燃等級

VW-1（UL1581）

濕熱

滿足GJB150.1A-2009之要求

耐霉菌

滿足GJB150.1A-2009中第二組菌種長霉等級不大于2級的要求

耐鹽霧

滿足GJB150.1A-2009之要求

備注

內導體的機械性能、電性能指標滿足GJB-1640之要求

絕緣層的機械性能、電性能以及環境性能指標滿足GJB773B-2015之要求

電纜具有良好的耐磨性、耐油侵蝕的特點
